下面介绍一台 适用于信号弱区域和边远山区使用的高灵敏调频收音机，灵敏度达O．5uV,强弱台的接收效

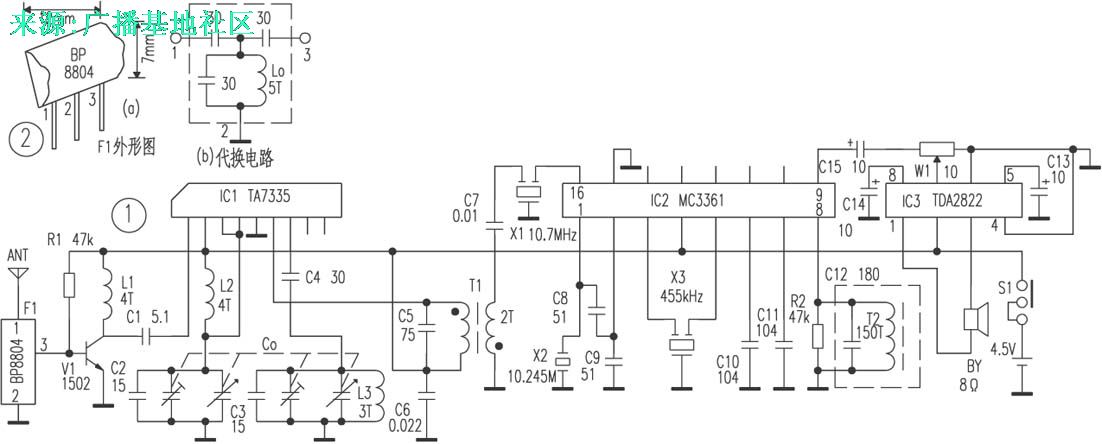

果都较好。该机采用了高性能的收音电路组合，构成了二次变频接收电路，整机电路见附图1. F1(BP8804)是87~108MHz的陶瓷带通滤波器，其中心频率是97．3MHz，外形见图20所示。V1与R1、L1组成一级高频预放，它可以使接收灵敏度明显增加。该机采用了二次变频的方法来提高镜像频率抑制比，这样可增设多级高放电路而不受镜像频率的干扰。

ICl是FM专用高频头电路TA7335，内部包括高放、本振、混频等功能，工作电压为2~6V，引 脚①是信号输入端；②是电源的正端；③和④是高放电路；⑤接地；⑥为中频输出端；⑦是本振回路；⑧接AFC电压。IC2是调频接收机专用的中频放大电路MC3361，只需在其外接少量的元件，就可以完成二次变频、中放、鉴频、音频放大等功能。从ICl的⑥脚输出的第一中频信号进入MC3361的16脚，与X3(10．245MHz)信号再次混频，差出455kHz第二中频信号由X3耦合，因而实现了二次变频，电路的电感均可自制。如果购不到带薄通滤波器BPB804，可用附图2(b)电路代替，

图中的L0用0.5mm漆包线在0.4mm圆棒上绕5圈脱出而成；L1，L2,L3线材及绕制方法与L0相同，L1,L2均为4T，L3为3T；T1,T2采用调帽式中频变压器改制；数据见图1所示，绕制T1时要注意初次级同名端。CO是调频收音机常用的可变电容器，电容值一般在3--20pf可调。整机调试主要调节L2、L3，使能差出1O．7MHz中频信号，然后请整T1，T2使声音最佳为正，必要时可调整电感圈数来满足调试要求。
