8/5/2006 1:27:51 AM

      我去年八月买了台BCL3000,很是喜欢。天天放在书桌上摆弄。

      由于3000没有配备外置6V电源,但又有接口。有一回我想试试它的接口是多大的?就用了给车机401用的12V3A电源向里面插了一下……忘了电源通着电。结果就出现问题了。

    后来在广坛发了求救帖子,有很多前辈都给我了指点,特别谢谢“xxfxxf”曾给我很多的指导和帮助。

    可惜我自己是个外行人,没专业知识,一直没有搞好。放了好多时间,一直到最近想起来。有找了个师傅查了一下,还是没查出来。

没有办法,只有寄回公司了。虽然我自己已经动过手了,但德生说还是可以免费给我修理的。呵呵,真不错。

    现将我们自己查的情况和大家探讨一下:

一、故障形成原因:有一次错将12V 3A电源插入了收音机背后的6V电源接口(未开机,发现错了立即拔出来)。

二、故障外部表现:当时立即将12V电源拔出后液晶屏幕上时间还在正常显示,但开机就不行了。一开机液晶字体和背光就变的很暗淡,好象快没电了一样(供不上电),换新电池情况一样。

三、修理部内部检测:

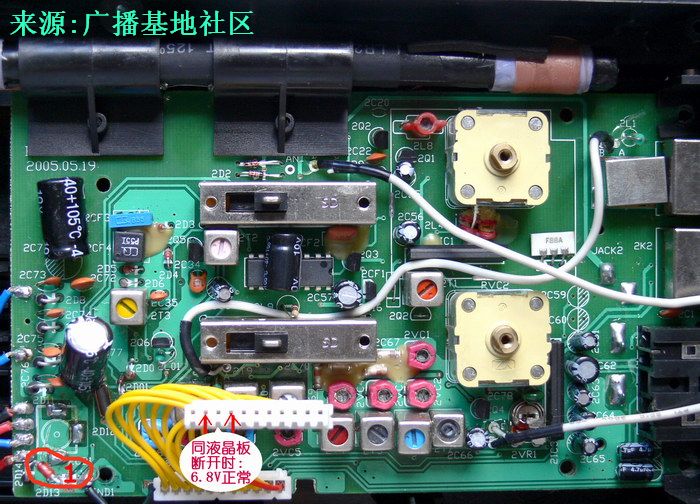

1、查主线路板上的电源稳压二极管2D13,结果正常。(图中标“1”处)



2、断开功放板的六针插头,问题仍然存在。

3、断开主线路板同液晶板之间的十针插头,测量主线路板上十针插头第二脚同第四脚之间的电压,结果为6.82V稳定。

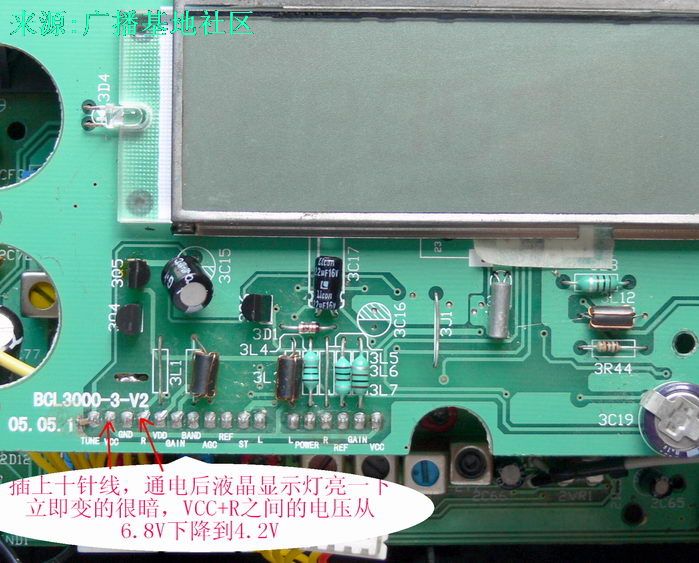

4、插上主板同液晶板的十针插头,再测第二脚同第四脚的电压(VCC+R)电压从6.8V很快的下降到4.2V,液晶显示和背灯亮一下立即变暗淡,开机,则显示频率的数字飞速乱跳(象快没电时的情况)。

5、查液晶板上的几个三极管:3Q4 、3Q5、 3Q6、 3Q7,几个管子都是好的。

四、修理部推测:可能是CPU故障。

五、通过与贵公司技术人员电话联系,说一般CPU不会坏,可能外部电路故障导致这样的情况。让我寄回贵公司修理。







[此帖子已被 小刚 在 2006-8-5 1:53:29 编辑过]

8/6/2006 12:43:12 AM
刚刚的贴要台的~~~~~~~
